Dispositivi di sabbiatura a pressione
Di seguito trovate diverse versioni e dimensioni dei nostri sistemi di sabbiatura a pressione certificati TÜV della serie „Mammut“. Tutti i sistemi di sabbiatura qui elencati sono dotati di un regolatore di pressione regolabile in modo continuo e di un separatore d’acqua. La pressione di sabbiatura può essere regolata in modo continuo da 0,1-12 bar, indipendentemente dalla variante di arresto selezionata. In questo modo il vostro sistema di sabbiatura a pressione SAPI è adatto non solo all’impiego nel campo dell’alta pressione, ma può essere utilizzato universalmente e in modo flessibile anche per la sabbiatura con pressioni medie e bassissime. L’unità di regolazione della pressione di sabbiatura, esente da manutenzione, è installata in modo fisso nelle tubazioni accanto al separatore d’acqua, il che garantisce la massima robustezza e stabilità.
Singoli componenti del sistema di sabbiatura
Il sistema di sabbiatura, o sistema a getto libero, è composto da diversi componenti abbinati tra loro, nonché da vari accessori per il vostro sistema di sabbiatura.
- Serbatoio di sabbiatura:
Come primo componente fondamentale del sistema di sabbiatura desideriamo illustrare il serbatoio di sabbiatura. Nei sistemi di sabbiatura della serie „Mammut“ sono disponibili diverse dimensioni del serbatoio, che descrivono la capacità del recipiente a pressione.
Potete scegliere il vostro sistema di sabbiatura tra 60, 100 o 200 litri.

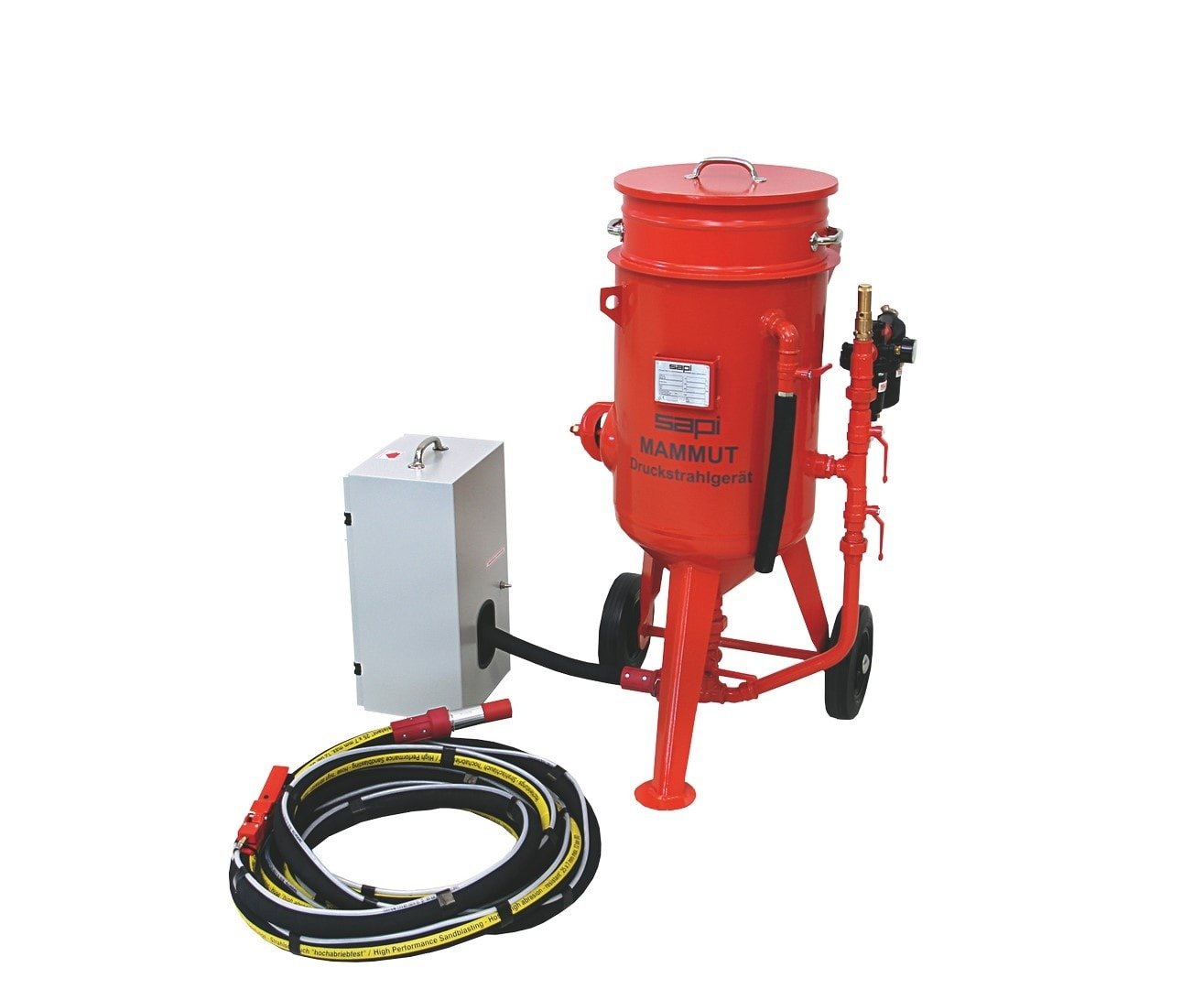

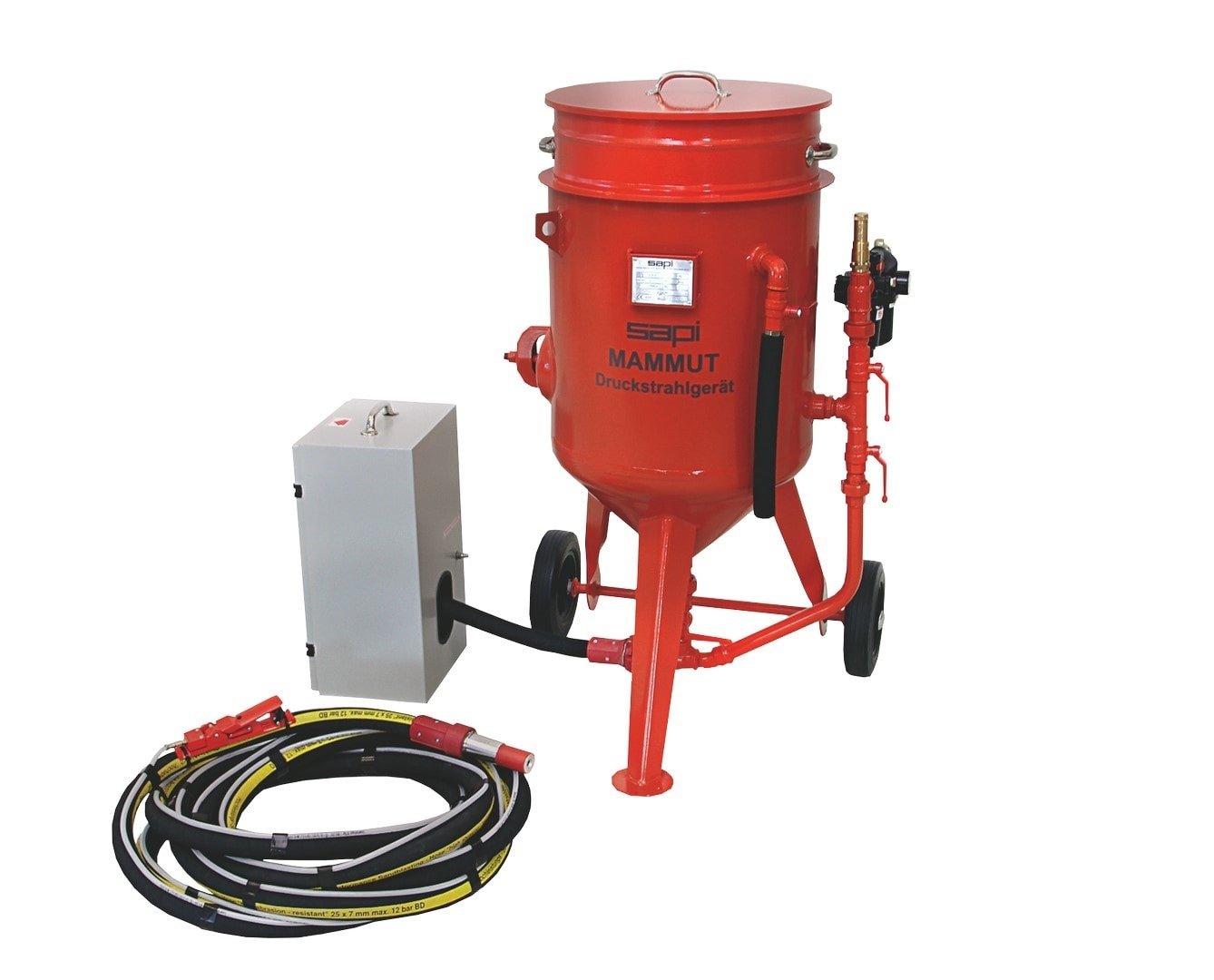

Il volume del serbatoio determina per quanto tempo potete sabbiare con una carica di abrasivo prima di dover riempire nuovamente il sistema. A seconda della vostra applicazione, per l’impiego mobile consigliamo le varianti da 60 o 100 litri. La versione con capacità di 100 litri è la dimensione del serbatoio più frequentemente utilizzata, poiché, pur avendo lunghi tempi di sabbiatura, rimanete molto mobili. Inoltre, l’altezza di riempimento sul bordo superiore del serbatoio è solo di circa 7 cm superiore rispetto alla versione più piccola da 60 ltr.

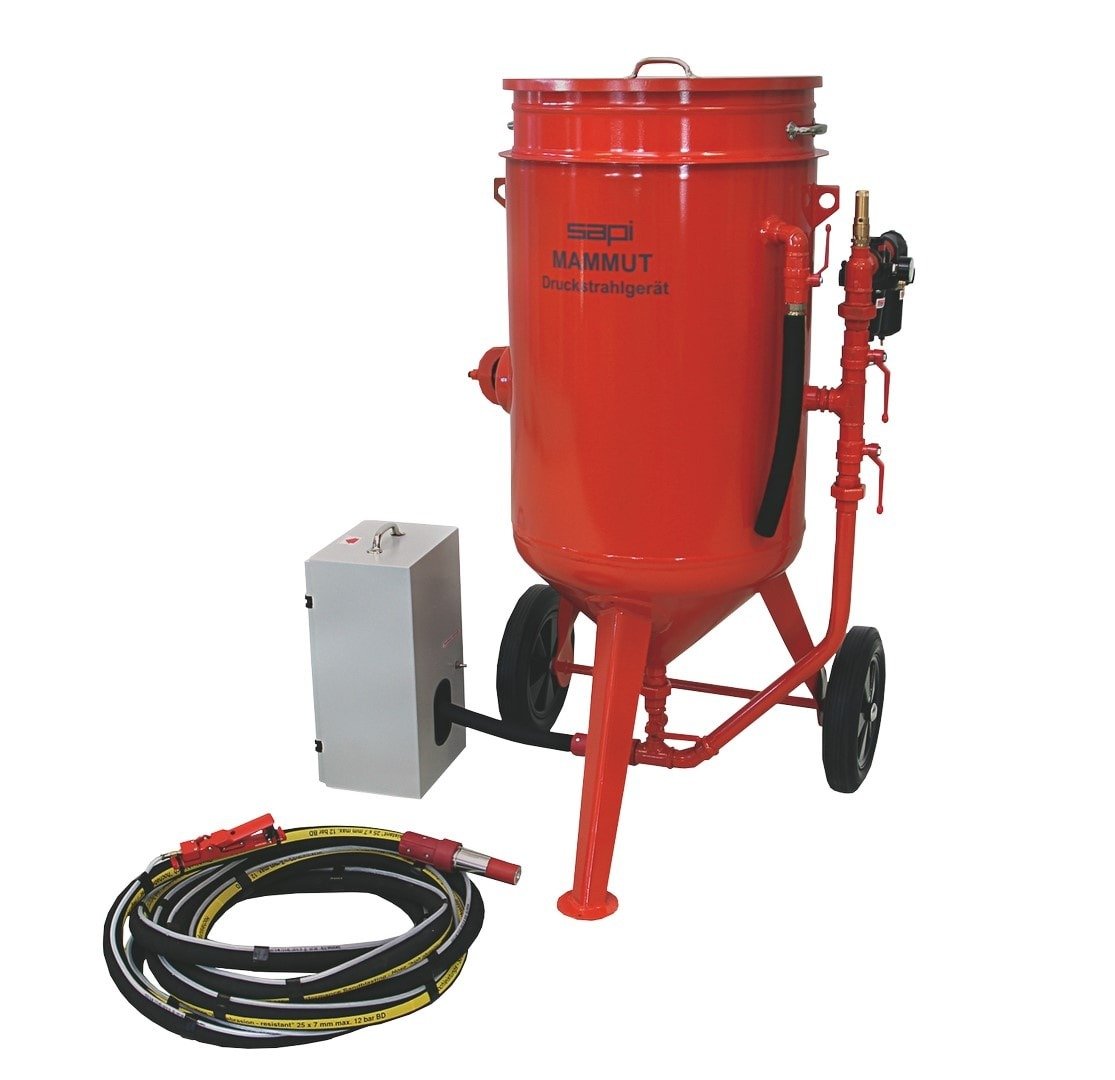

Se desiderate utilizzare il vostro sistema di sabbiatura a pressione in modo stazionario o se tenete a un tempo di sabbiatura massimo, scegliete il serbatoio a pressione da 200 ltr.
Tutti i sistemi di sabbiatura a pressione SAPI sono certificati TÜV e possono essere utilizzati fino alla pressione di lavoro massima di 12 bar.
La regolazione della quantità di abrasivo avviene mediante un rubinetto di dosaggio della sabbia da 1“ in acciaio appositamente temprato. Il dispositivo di dosaggio è anche chiamato camera di miscelazione. Su richiesta, tuttavia, equipaggiamo volentieri il vostro sistema di sabbiatura anche con una valvola di dosaggio della sabbia con volantino (valvola Saunders).
- Varianti di arresto:
Oltre al robusto serbatoio di sabbiatura, il sistema di comando impiegato è il cuore decisivo del sistema di sabbiatura. L’esecuzione dell’arresto è determinante per una sabbiatura sicura, efficiente e soprattutto economica.
Con variante di arresto o sistema di comando indichiamo il modo in cui il sistema di sabbiatura viene avviato e fermato. Indipendentemente dal comando scelto, tutti i sistemi di sabbiatura SAPI sono naturalmente dotati di un’apposita leva a pressione dinamica / interruttore uomo morto. Tuttavia, nel sistema di comando esistono comunque differenze molto importanti.
A tal proposito è bene considerare che la variante di arresto deve essere valutata con molta attenzione prima dell’acquisto del sistema di sabbiatura! Una successiva modifica o riconversione è in parte possibile, ma comporta un dispendio e costi molto elevati.
- Arresti elettrici:
Realizziamo volentieri il vostro sistema di sabbiatura anche con varianti di arresto elettrico. Il comando elettrico è possibile sia per lo sfiato del serbatoio sia con arresto rapido di sicurezza ed è consigliato in caso di impiego di tubi di sabbiatura molto lunghi (a partire da 40 metri). Con l’ausilio di una leva a pressione dinamica elettrica con microinterruttore e cavi di comando, i tempi di attivazione e di arresto vengono così ridotti.
Poiché tuttavia i componenti elettrici nella sabbiatura sono generalmente considerati più soggetti a guasti, per lunghezze dei tubi fino a 40 mtr. consigliamo i nostri arresti con comando pneumatico.
Per ulteriori informazioni non esitate a contattarci. Volentieri vi prepariamo un’offerta personalizzata, anche sulle varianti di arresto elettrico.
Vi consigliamo volentieri in modo dettagliato su quale variante sia la migliore per voi.
Contattateci!
Arresto a valvola di entrata-uscita (sfiato del serbatoio)
Un tipo di arresto è la cosiddetta variante pneumatica con sfiato del serbatoio. Ciò significa che azionando l’interruttore uomo morto la pressione si accumula nel serbatoio e, rilasciandolo, il serbatoio viene nuovamente sfiatato. In questo caso la leva a pressione dinamica è collegata, tramite una doppia linea di comando (tubo gemellare blu/rosso), all’arresto in due parti installato direttamente sul serbatoio di sabbiatura.
Nella variante in due parti, installata in modo fisso, puntiamo esclusivamente sulla cosiddetta tecnica a valvola di entrata-uscita, che consente anche la regolazione della pressione di sabbiatura da 0,1-12 bar. (Sul mercato vengono offerti anche moltissimi sistemi di sabbiatura con sfiato del serbatoio. Spesso si tratta di una variante di arresto in un solo pezzo, che interviene solo a partire da una pressione di sabbiatura di 4 bar.)
L’arresto a valvola di entrata-uscita è di grande vantaggio negli impianti con riempimento dell’abrasivo mediante silo. Grazie allo sfiato all’arresto del processo di sabbiatura e alla conseguente apertura del recipiente a pressione, l’abrasivo può scivolare verso il basso e il sistema di sabbiatura viene nuovamente riempito di abrasivo in brevissimo tempo. Pertanto, anche nelle nostre camere e sale di sabbiatura stazionarie con recupero completamente automatico dell’abrasivo, di norma il serbatoio di sabbiatura è dotato di questa variante di comando.
- Arresto rapido di sicurezza:
Il secondo sistema di arresto offerto è il nostro cosiddetto arresto rapido di sicurezza pneumatico SAPI, chiamato anche arresto a strozzamento. Il comando di questo arresto unico e separato avviene mediante un interruttore uomo morto con un attacco.
Il sistema di sabbiatura a pressione è collegato all’arresto di sicurezza tramite un tubo di strozzamento. Il pezzo di tubo passa attraverso l’arresto rapido ed è accoppiato all’altra estremità con il tubo di sabbiatura. La durata del tubo di strozzamento è di circa 400-800 ore di sabbiatura (costo del tubo lungo circa 1 mtr. di circa 10 €).
In stato di riposo del sistema di sabbiatura a pressione, il tubo è strozzato mediante una molla di compressione estremamente forte e robusta. Avviando il processo di sabbiatura, la molla si apre in una frazione di secondo e la miscela di aria e sabbia viene convogliata all’ugello di sabbiatura a piena pressione.
Durante la sabbiatura in combinazione con il collaudato arresto rapido SAPI, il serbatoio di sabbiatura viene mantenuto costantemente sotto pressione durante l’impiego. In questo modo, azionando la leva a pressione dinamica avete immediatamente la pressione di sabbiatura preimpostata disponibile all’ugello di sabbiatura, il che comporta un enorme risparmio di abrasivo rispetto a tutti gli altri sistemi di arresto. Non da ultimo, ne traete vantaggio anche grazie al ridotto consumo d’aria.
Al termine del lavoro o per il rabbocco dell’abrasivo, il serbatoio viene sfiatato manualmente mediante un rubinetto a sfera.
- Differenze / Vantaggi:
Poiché negli arresti con sfiato del serbatoio (qualunque essi siano) il serbatoio viene alimentato con aria compressa solo azionando la leva manuale, e ciò richiede un certo tempo, all’inizio l’abrasivo fuoriesce senza effetto dall’uscita dell’ugello. Dopo breve tempo (anche in funzione della lunghezza del tubo di sabbiatura) avete raggiunto la pressione di sabbiatura preimpostata per i vostri lavori di sabbiatura. Nel frattempo, però, l’abrasivo fuoriesce senza effetto dall’ugello di sabbiatura. Lo stesso vale per l’interruzione o l’arresto del lavoro di sabbiatura. Il regolare accumulo e scarico di pressione nel serbatoio di sabbiatura comporta anche un rischio di formazione di condensa nel sistema di sabbiatura a pressione, che in caso di interruzioni frequenti può portare alla formazione di umidità e quindi a intasamenti / agglomerazioni nel serbatoio di sabbiatura.
- Conclusione:
In sintesi, ciò significa che la variante di serbatoio di sabbiatura con arresto di sicurezza comporta sì, in un primo momento, costi di acquisto più elevati, ma recupererete la differenza di circa 500,-- € già in brevissimo tempo grazie al risparmio di abrasivo e di consumo d’aria.
I nostri clienti che dispongono di valori di confronto riferiscono di un ammortamento già al primo impiego in cantiere! „Una volta strozzamento – sempre strozzamento!“
