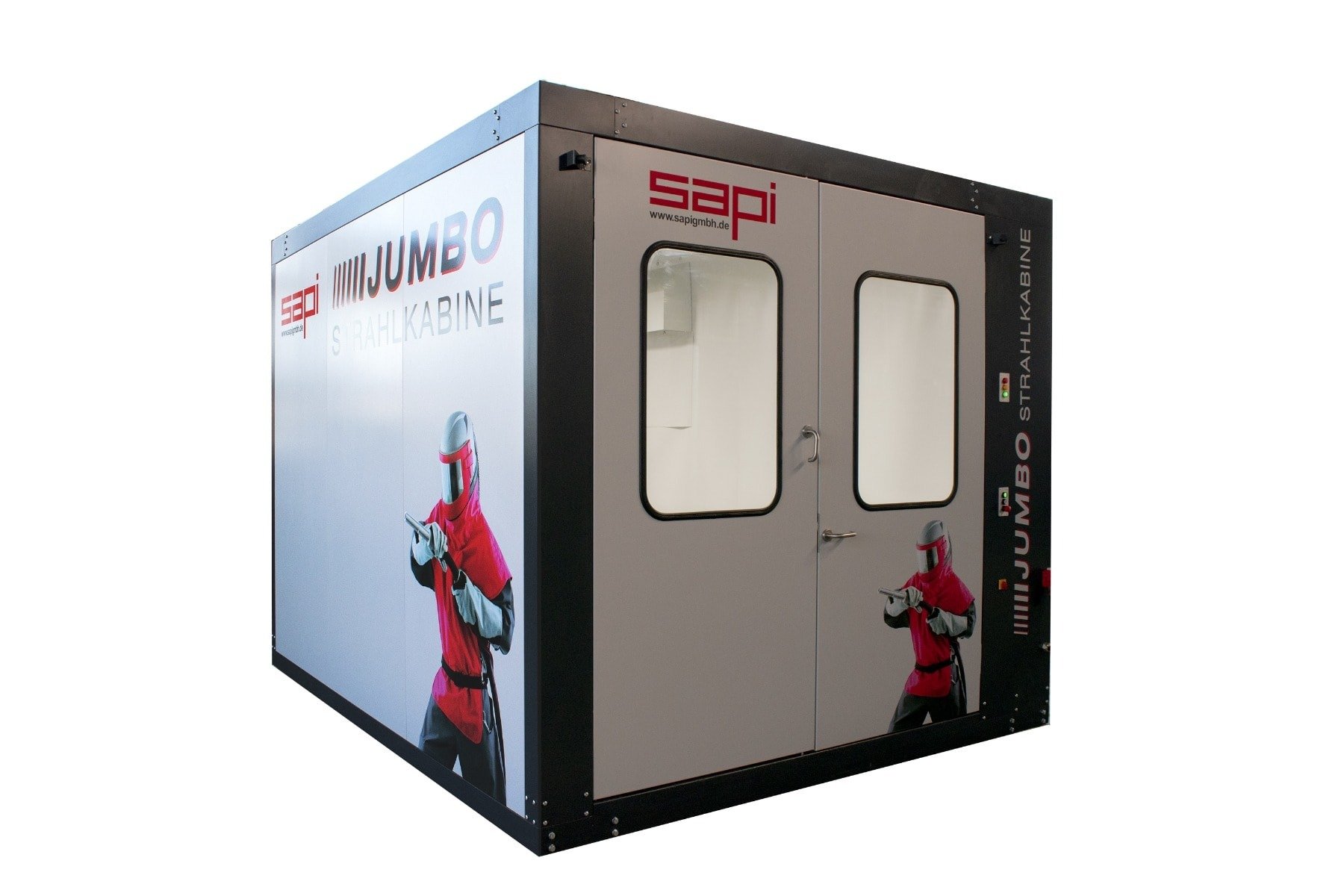

Jumbo straalcabine
De SAPI jumbo drukstraalcabine heeft een inloopstraalcabine van 3,52 x 2,34 x 2,50 m (L x B x H). Grote onderdelen kunnen hier probleemloos worden verwerkt. De drukstraalkast is volledig gebruiksklaar gemonteerd met drukstraalsysteem, straalmiddelrecirculatie, straalmiddelvoorbereiding, rubberen bekleding, patroonfiltersysteem en LED-verlichting.
De SAPI JUMBO straalkast is een walk-in drukstraalkast met de technologie van een volledig uitgeruste straalcontainer.
Ons team van technici heeft een slank en compact systeem ontwikkeld waarin alle voordelen van een grote zandstraalhal zijn geïntegreerd in een zeer kleine ruimte. Daardoor is er maar weinig ruimte nodig.
Het systeem wordt volledig gemonteerd en gebruiksklaar geleverd (plug-and-play oplossing); alleen de stroomvoorziening en perslucht moeten worden aangesloten. Na het vullen met het gewenste straalmiddel kunt u direct aan de slag.
De JUMBO zandstraalkast is voorzien van een compleet straalmiddelretoursysteem, straalmiddelreiniging en een patroonfiltersysteem. Het SAPI vlakke transportsysteem (schraapvloer) transporteert het gebruikte straalmiddel volautomatisch naar de geïntegreerde emmertransporteur. De emmertransporteur transporteert het gebruikte straalmiddel omhoog en werpt het in de geïntegreerde straalmiddelreiniger. In de straalmiddelreiniger worden grove deeltjes en fijn stof van het straalmiddel gescheiden. Het gereinigde straalmiddel wordt vervolgens tijdelijk opgeslagen in de opslagcontainer, die zich direct boven de straalketel bevindt. Wanneer het straalproces wordt onderbroken, wordt de straalketel automatisch bijgevuld met straalmiddel. Het patronfilter afzuigsysteem zorgt voor een optimaal zicht in de straalruimte en beschermt de omgeving tegen stofvervuiling. De afvoerlucht wordt via een nafilter direct terug de werkplaats in geblazen; er is geen afvoerleiding naar buiten nodig.
Dankzij het SAPI drukstraalsysteem kunnen alle gangbare soorten straalmiddelen worden gebruikt, zelfs metalen straalmiddelen zijn geen probleem. Dankzij de traploze drukregeling van 0,1 - 12 bar kunnen zelfs gevoelige onderdelen zonder vervorming of beschadiging worden gestraald. Alleen herbruikbare straalmiddelen zoals glasparels, keramische parels, aluminiumoxide, gekoeld gietijzer, gietstaal, kunststof straalmiddelen etc. mogen worden gebruikt, geen wegwerpstraalmiddelen zoals slakken etc.
De cabinewanden zijn beschermd tegen slijtage door een lichtgekleurde rubberen bekleding. Bovendien voorkomt de rubberen bekleding van de straalkamer dat het straalmiddel nutteloos tegen de wand van de cabine slaat. Tegelijkertijd heeft de rubberen bekleding een geluidsabsorberend effect en zorgt het voor een goed zicht in de straalcabine.
Om het beste zicht te garanderen, zijn er 2 energiebesparende SAPI LED-straalkastlampen, elk met een vermogen van 200 W, aan het plafond van de straalkast gemonteerd. Deze zorgen voor een optimale verlichting van de straalkast en maken snel en schoon werken mogelijk. De LED-lampen zijn voorzien van een slijtfolie die snel kan worden vervangen.
Door de grote dubbele deur kunnen zelfs grote onderdelen probleemloos in de straalkamer worden gebracht.
De deuren zijn voorzien van glazen ruiten, waardoor op elk moment een blik in de straalruimte mogelijk is zonder dat de deuren geopend hoeven te worden.
Bij de ontwikkeling van onze JUMBO straalkast hebben we veel belang gehecht aan de zuinige werking van de straalkast. Hij heeft een laag energieverbruik van slechts 2,4 kW en is zeer onderhoudsvriendelijk; alle onderdelen zijn gemakkelijk bereikbaar en kunnen snel en eenvoudig worden onderhouden.
Technische gegevens:
| Buitenafmetingen: | |
| Totale hoogte: | 2.728 mm |
| Total width: | 3.087 mm |
| Total depth: | 3.692 mm |
| Radiusafmetingen: | |
| Breedte ca. | 2.340 mm |
| Depth ca.: | 3.520 mm |
| Hoogte ca: | 2.505 mm |
| Deurafmetingen: | |
| Breedte: | 2.090 mm |
| Height: | 2.340 mm |
| Luchtverbruik: | |
| afhankelijk van mondstukdiameter | van ca. 2.000 l/min. tot 4.000 l/min. |
| Luchtdruk: | |
| traploos instelbaar van | 0,1 - 12 bar |
| straalpijp: | |
| (andere diameters optioneel) | Boron carbide straalpijp ø 8 mm |
| Zandstraalslang: | |
| Hoge slijtvastheid, abrasie < 35 mm³ | Diameter 16x7 mm, lengte 5 m |
| belastbaarheid van de roosters: | |
| max. Belasting m² | max. 500 kg |
| Totaal gewicht: | |
| zonder slijpvulling | approx. 3.800 kg |
| Elektrische aansluiting: | |
| CEE appliance plug 16A | 400 Volt / 50 Hz / 16A |
| stroomverbruik | approx. 2,4 kW |
| Lakafwerking: | |
| Frame | RAL 7016 antraciet grijs |
| zijpanelen/deuren | RAL 7035 lichtgrijs |
Inbegrepen bij levering:
- Compleet gemonteerde straalkast
- Vlak transportsysteem (schraapvloer)
- Buckettransportband
- Reinigingsmiddelreiniger
- Drukstraalsysteem
- Geïntegreerd patroonfiltersysteem incl. Secundair filter
- Rubberen bekleding van de straalkamer
- 5 m straalslangpakket
- Boron carbide straalpijp
- Luchtstraalpistool met 5 m persluchtslang
- Geïntegreerde elektrische schakelkast
| SKU | Jumbo-Strahlkabine |
|---|---|
| Verzending | Verzending niet inbegrepen |
| BTW | plus 19% BTW |
| Geïntegreerd patroonfilter | Ja |
| Maximale belastbaarheid werkrooster | 500 kg |
| Type hut | Druk |
