Büffel 140 | Vysoko výkonná tryskacia injektorvá kabína
Skladom
- SKU
- 9413.140

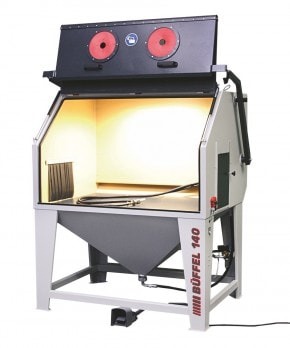

Vysoko výkonná tryskacia skriňa SAPI typu "Büffel 140"
Odsávacia tryskacia skriňa "Büffel 140" je kompaktná tryskacia skriňa s injektorom. Tryskacia skriňa nevyžaduje veľa miesta a dá sa ľahko premiestňovať pomocou paletového vozíka alebo vysokozdvižného vozíka.
Naša vysoko výkonná injektorová tryskacia hlava (čerstvá tryskacia hlava) vytvára vysoký podtlak, a tým dosahuje vysoký tryskací výkon, čo umožňuje rýchlu a hospodárnu prácu s podtlakovou tryskacou skriňou. Tryska je vyrobená z karbidu bóru a dosahuje mimoriadne dlhú životnosť, a to aj pri použití korundového abrazíva.
Na osvetlenie tryskacej komory je na streche kabíny namontované moderné, energeticky úsporné LED svetlo, ktoré je chránené pred prachom. To zabezpečuje optimálne osvetlenie tryskacieho priestoru tryskacej kabíny a umožňuje rýchlu, neunavujúcu a úspornú prácu.
Naše pieskovacie kabíny sú vyrobené z pevného oceľového plechu, ktorý umožňuje vysokú nosnosť pracovného roštu.
Všetky tryskacie skrine SAPI spĺňajú všetky platné bezpečnostné normy a sú vybavené bezpečnostným spínačom dverí, ktorý okamžite zastaví proces tryskania, ak sa skriňa počas tryskania otvorí.
Na optimalizáciu prevádzky tryskacej skrine je potrebný prídavný odsávací systém. Na výber sú dve rôzne verzie v závislosti od účelu a dĺžky používania.
Odsávací systém zabezpečuje optimálnu viditeľnosť v tryskacej komore, bezprašné pracovné prostredie a je zodpovedný za čistenie použitého tryskacieho prostriedku.
Použitím správneho filtračného systému sa dosiahne optimálne čistenie tryskacieho prostriedku, čím sa zabezpečí maximálna životnosť použitého tryskacieho prostriedku.
Ako tryskacie médium možno použiť korund, sklenené guľôčky, plastový granulát, rastlinný granulát atď.
Technické údaje:
| Celkové rozmery | |
| Celková výška: | 1.700 mm |
| Celková šírka: 700 mm: | 1.600 mm |
| Celková hĺbka: | 1.000 mm |
| Rozmery tryskacej komory | |
| Šírka: | 1.350 mm |
| Hĺbka: 1,5 mm: | 950 mm |
| Výška | 900 mm |
| Technické vlastnosti | |
| Spotreba vzduchu: | 600 - 2 000 l/min. |
Tryska na otryskávanie: |
Ø 8 mm tryska z karbidu bóru (na želanie aj iné priemery) |
| Vzduchová tryska: | Ø 3,5 mm |
| Tlak vzduchu: | 2 až 12 barov |
| Zaťažiteľnosť mriežky: | približne 300 kg |
| Elektrické pripojenie: | elektrické napájanie: 230 V / 50 Hz |
| Spotreba energie: 230 V: | približne 40 W |
| Povrchová úprava laku: | Základný korpus RAL 7035 svetlosivá Prídavné diely RAL 7016 antracitovo sivá |
| Hmotnosť: cca: | cca 600 kg |
| Technické zmeny vyhradené! | |
Rozsah dodávky:
- Skriňa na tryskanie "Büffel 140"
- Čerstvá tryskacia hlava s tryskou z karbidu bóru
- Regulátor tlaku na nastavenie tryskacieho tlaku s integrovaným odlučovačom vody
- LED osvetlenie, namontované na streche kabíny s ochranou proti prachu
- Bezpečnostný spínač dverí
- Nožný spínač zapnutia/vypnutia
- Gumové rozety
- 1 pár gumových rukavíc (rukavice na otryskávanie)
Výhody vysokovýkonnej tryskacej skrine SAPI:
- Univerzálne použiteľná tryskacia skriňa na hospodárne a vysoko účinné vykonávanie všetkých pieskovacích prác
- Vhodná pre všetky bežné typy otryskávacích médií
- Mimoriadne robustný systém predných klapiek vyvinutý odborníkmi pre maximálnu odolnosť a prachotesnosť
- Kompaktná, mobilná konštrukcia s integrovaným systémom kazetových filtrov
- Mimoriadne jasné, neoslňujúce osvetlenie vnútorného priestoru tryskacej skrine pomocou LED svetla
- Mimoriadne výhodný pomer ceny a výkonu
- Mobilný s paletovým vozíkom, prístupný dizajn
Oblasti použitia:
- Odstraňovanie hrdze
- Odstraňovanie náterov
- Odstraňovanie vodného kameňa
- Odstraňovanie otrepov
- Vytvrdzovanie
- Lapovanie
- Tryskanie sklenených guličiek
- Spracovanie hliníka a nehrdzavejúcej ocele
- Zdrsňovanie povrchov
- Vyhladzovanie povrchov
Vhodné tryskacie médiá:
- Oxid hlinitý
- Oxid hlinitý
- Keramické guľôčky
- Sklenené tryskacie guľôčky
- Rozbité sklo
- Karbid kremíka
- Granátový piesok
- Plastové abrazíva na tryskanie
- minerálne opakovane použiteľné tryskacie prostriedky
Injektorové tryskacie skrine nie sú vhodné na použitie kovových abrazív. Na to je potrebná tlaková tryskacia skriňa.
Hier finden Sie empfehlendswertes Zubehör zur Hochleistungs-Injektor-Strahlkabine "Büffel 140". Dieses Zubehör erleichtert Ihnen das Arbeiten mit der Strahlkabine und erhöht die Wirtschaftlichkeit.
Folgendes Zubehör steht zur Verfügung:
|
Gummiauskleidung für Büffel 140: |
 |
|
Luftausblasepistole: |
 |
|
Seitliche Ein- und Durchschiebeöffnungen |
 |
Hier finden Sie Sonderzubehör zur Hochleistungs-Injektor-Strahlkabine "Büffel 140". Hiermit kann die Produktivität gesteigert und das Arbeiten erleichtert werden.
Folgendes Sonderzubehör ist erhältlich:
| Schwenkarm mit Strahlkopfhalterung: Die Strahldüse kann in der Strahlkopfhalterung fixiert werden. Somit hat der Arbeiter beide Hände frei um die Werkstücke zu halten und zu drehen. Der Schwenkarm kann in Winkel und Neigung eingestellt und fixiert werden. Artikel-Nr. 3944.021 |
 |
| Drehteller ø 500 mm, manuell bedient: Ermöglicht das leichtere Bearbeiten von schweren, unhandlichen Teilen. Der Drehteller ist mobil und kann, wenn er nicht benötigt wird, aus dem Strahlraum genommen werden. Max. Tragkraft 40 kg. Artikel-Nr. 9841.250 |
 |
| Drehteller ø 600 mm, manuell bedient: Ermöglicht das leichtere Bearbeiten von schweren, unhandlichen Teilen. Der Drehteller ist mobil und kann, wenn er nicht benötigt wird, aus dem Strahlraum genommen werden. Max. Tragkraft 200 kg. Artikel-Nr. 9841.260 |
 |
| Drehteller ø 600 mm im Arbeitsrost versenkt: Der Drehteller ist fix im Arbeitsrost integriert und wird manuell bedient. Auch wenn der Drehteller nicht benötigt wird, steht eine ebene Arbeitsfläche zur Verfügung. Max. Tragkraft 200 kg. Artikel-Nr. 9841.285 |
 |
| Gummihandschuhe fest eingebaut: Die Gummihandschuhe werden mittels eines Flanschringes direkt mit der Kabine verbunden. Artikel-Nr. 3941.135 |
 |
Es besteht auch die Möglichkeit, die Strahlkabine mit automatischem Drehkorb oder mit automatischem Drehteller auszustatten. Ebenfalls sind herausfahrbare Drehteller lieferbar, diese können entweder bis zur hälfte herausgefahren werden oder mittels eines zusätzlichen Bestückungswagens komplett herausgefahren werden. Hierzu beraten wir Sie gerne, sprechen Sie uns an.
| Automatischer Drehteller: Mit dieser Funktion können Werkstücke automatisch gestrahlt werden. Am Schaltschrank kann die gewünschte Strahldauer sowie die gewünschte Drehzahl des Drehtellers eingestellt werden. Nach Ablauf der eingestellten Zeit stoppt der Strahlvorgang automatisch. Artikel-Nr. 9841.270 |
auf Anfrage |
| Automatischer Drehkorb: Mit dieser Funktion können schüttfähige Teile automatisch gestrahlt werden. Am Schaltschrank kann die gewünschte Strahldauer sowie die gewünschte Drehzahl des Drehkorbes eingestellt werden. Nach Ablauf der eingestellten Zeit stoppt der Strahlvorgang automatisch. Artikel-Nr. 9841.280 |
auf Anfrage |
| Drehteller bis zur hälfte herausfahrbar: Der Drehteller ist ca. bis zur Hälfte herausfahrbar. Dies ermöglicht die leichtere Beladung mittels Kran oder Stapler. |
|
| Drehteller herausfahrbar mit Fahrwagen: Der Drehteller kann komplett aus der Kabine auf einen Fahrwagen gefahren werden. Der Fahrwagen kann mittels Lenkrollen an eine beliebige Stelle gefahren werden. Dies ermöglicht eine problemlose Bestückung des Drehtisches mittel Kran oder Stapler. |
|
Unser Lieferprogramm umfasst ebenfalls vollautomatische Sonder-Strahlkabinen, welche genau auf die Bedürfnisse unserer Kunden eingehen. Gerne Beraten wir Sie, sprechen Sie uns an.
Zum optimalen, wirtschaftlichen Betrieb der Strahlkabine "Büffel 140" wird eine Absauganlage benötigt, welche für einen Unterdruck im Strahlraum sorgt.
Die Filteranlage reingit das eingesetzte Strahlmittel und sorgt gleichzeitig für gute Sicht im Strahlraum sowie für ein staubfreies Arbeitsumfeld.
Je nach Einsatzzweck und Einsatzdauer stehen unterschiedliche Absauganlagen zur Verfügung:
|
Taschenfilterabsauganlage "TFA I" |
 |
|
Patronenfilter "PC 1" |
 |
Gerne Beraten wir Sie bei der Auswahl der passenden Absauganlage, sprechen Sie uns an!
| SKU | 9413.140 |
|---|---|
| Čas dodania | približne 2 - 3 týždne |
| Doprava | Preprava nie je zahrnutá |
| DPH | plus 19% DPH |
| Integrovaný kazetový filter | Nie |
| Typ dverí | Predná klapka |
| Maximálna nosnosť Pracovný rošt | 300 kg |
| Typ kabíny | vstrekovač |
