Büffel 140 | Vysoce výkonná tryskací skříň pro vstřikovače

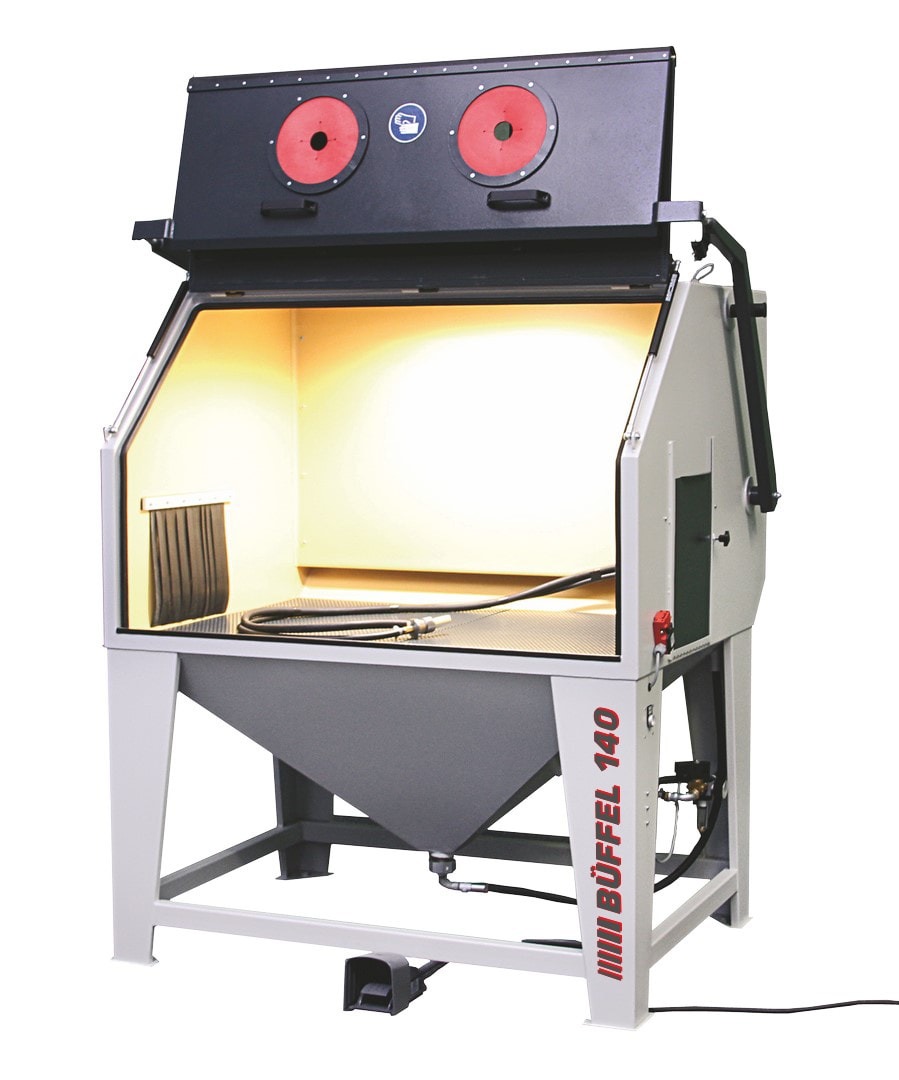

Vysoce výkonná tryskací skříň SAPI typu "Büffel 140"
Odsávací tryskací skříň "Büffel 140" je kompaktní tryskací skříň s injektorem. Tryskací skříň nevyžaduje mnoho místa a lze ji snadno přemístit pomocí paletového vozíku nebo vysokozdvižného vozíku.
Naše vysoce výkonná injektorová tryskací hlava (čerstvá tryskací hlava) vytváří vysoký podtlak, a tím dosahuje vysokého tryskacího výkonu, což umožňuje rychlou a hospodárnou práci s vakuovou tryskací kabinou. Tryska je vyrobena z karbidu bóru a dosahuje extrémně dlouhé životnosti, a to i při použití korundového abraziva.
K osvětlení tryskací komory slouží moderní, energeticky úsporné LED světlo umístěné na střeše kabiny a chráněné před prachem. To zajišťuje optimální osvětlení tryskacího prostoru tryskací kabiny a umožňuje rychlou, neunavující a hospodárnou práci.
Naše pískovací kabiny jsou vyrobeny z pevného ocelového plechu, který umožňuje vysokou nosnost pracovního roštu.
Všechny tryskací skříně SAPI splňují všechny platné bezpečnostní normy a jsou vybaveny bezpečnostním spínačem dveří, který okamžitě zastaví tryskání, pokud dojde k otevření skříně během tryskání.
Pro optimalizaci provozu tryskací skříně je nutný přídavný odsávací systém. V závislosti na účelu a době používání lze vybírat ze dvou různých verzí.
Odsávací systém zajišťuje optimální viditelnost v tryskací komoře, bezprašné pracovní prostředí a je zodpovědný za čištění použitého tryskacího prostředku.
Použitím správného filtračního systému se dosáhne optimálního čištění tryskacího prostředku, čímž se zajistí maximální životnost použitého tryskacího prostředku.
Jako tryskací médium lze použít korund, skleněné kuličky, plastový granulát, rostlinný granulát atd.
Technické údaje: V případě potřeby je možné použít i jiné tryskací prostředky:
| Celkové rozměry | |
| Celková výška: | 1.700 mm |
| Celková šířka: 700 mm: | 1.600 mm |
| Celková hloubka: | 1.000 mm |
| Rozměry tryskací komory | |
| Šířka: | 1.350 mm |
| Hloubka: 2,5 mm | 950 mm |
| Výška: | 900 mm |
| Technické parametry | |
| Spotřeba vzduchu: | 600 - 2 000 l/min. |
Tryska: |
Ø 8 mm tryska z karbidu bóru (na přání i jiné průměry) |
| Vzduchová tryska: | Ø 3,5 mm |
| Tlak vzduchu: | 2 až 12 barů |
| Zatížitelnost mřížky: 12 mm: | cca 300 kg |
| Elektrické připojení: | elektrické napájení: 230 V / 50 Hz |
| Příkon: 230 V 230 V 230 V 230 V 230 V 230 V 230 V 230 V 230 V 230 V 230 V | přibližně 40 wattů |
| Povrchová úprava laku: | Základní barva těla RAL 7035 světle šedá Přídavné díly RAL 7016 antracitově šedá |
| Hmotnost: cca: | cca 600 kg |
| Technické změny vyhrazeny! | |
Rozsah dodávky:
- Skříň pro tryskání "Büffel 140"
- Čerstvá tryskací hlava s tryskou z karbidu bóru
- Regulátor tlaku pro nastavení tryskacího tlaku s integrovaným odlučovačem vody
- LED osvětlení, namontované na střeše kabiny s ochranou proti prachu
- Bezpečnostní spínač dveří
- Nožní spínač zapnutí/vypnutí
- Gumové rozety
- 1 pár gumových rukavic (tryskací rukavice)
Výhody vysoce výkonné tryskací skříně SAPI:
- Univerzálně použitelná tryskací skříň pro hospodárné a vysoce účinné provádění všech pískovacích prací
- Vhodná pro všechny běžné typy tryskacích médií
- Extrémně robustní systém předních klapek vyvinutý odborníky pro maximální odolnost a prachotěsnost
- Kompaktní, mobilní konstrukce s integrovaným kazetovým filtračním systémem
- Extrémně jasné, neoslňující osvětlení vnitřního prostoru tryskací skříně pomocí LED světla
- Mimořádně výhodný poměr ceny a výkonu
- Mobilní s paletovým vozíkem, přístupné provedení
Oblasti použití:
- Odstraňování rzi
- Odstraňování nátěrů
- Odstraňování vodního kamene
- Odstraňování otřepů
- Kalení
- Lapování
- Tryskání skleněnými kuličkami
- Zpracování hliníku a nerezové oceli
- Zdrsňování povrchů
- Vyhlazování povrchů
Vhodná tryskací média:
- Oxid hlinitý
- Oxid hlinitý
- Keramické kuličky
- Skleněné tryskací kuličky
- Rozbité sklo
- Karbid křemíku
- Granátový písek
- Plastová abraziva pro tryskání
- minerální opakovaně použitelná tryskací média
Injektorové tryskací skříně nejsou vhodné pro použití kovových abraziv. K tomu je zapotřebí tlaková tryskací skříň.
Hier finden Sie empfehlendswertes Zubehör zur Hochleistungs-Injektor-Strahlkabine "Büffel 140". Dieses Zubehör erleichtert Ihnen das Arbeiten mit der Strahlkabine und erhöht die Wirtschaftlichkeit.
Folgendes Zubehör steht zur Verfügung:
|
Gummiauskleidung für Büffel 140: |
 |
|
Luftausblasepistole: |
 |
|
Seitliche Ein- und Durchschiebeöffnungen |
 |
Hier finden Sie Sonderzubehör zur Hochleistungs-Injektor-Strahlkabine "Büffel 140". Hiermit kann die Produktivität gesteigert und das Arbeiten erleichtert werden.
Folgendes Sonderzubehör ist erhältlich:
| Schwenkarm mit Strahlkopfhalterung: Die Strahldüse kann in der Strahlkopfhalterung fixiert werden. Somit hat der Arbeiter beide Hände frei um die Werkstücke zu halten und zu drehen. Der Schwenkarm kann in Winkel und Neigung eingestellt und fixiert werden. Artikel-Nr. 3944.021 |
 |
| Drehteller ø 500 mm, manuell bedient: Ermöglicht das leichtere Bearbeiten von schweren, unhandlichen Teilen. Der Drehteller ist mobil und kann, wenn er nicht benötigt wird, aus dem Strahlraum genommen werden. Max. Tragkraft 40 kg. Artikel-Nr. 9841.250 |
 |
| Drehteller ø 600 mm, manuell bedient: Ermöglicht das leichtere Bearbeiten von schweren, unhandlichen Teilen. Der Drehteller ist mobil und kann, wenn er nicht benötigt wird, aus dem Strahlraum genommen werden. Max. Tragkraft 200 kg. Artikel-Nr. 9841.260 |
 |
| Drehteller ø 600 mm im Arbeitsrost versenkt: Der Drehteller ist fix im Arbeitsrost integriert und wird manuell bedient. Auch wenn der Drehteller nicht benötigt wird, steht eine ebene Arbeitsfläche zur Verfügung. Max. Tragkraft 200 kg. Artikel-Nr. 9841.285 |
 |
| Gummihandschuhe fest eingebaut: Die Gummihandschuhe werden mittels eines Flanschringes direkt mit der Kabine verbunden. Artikel-Nr. 3941.135 |
 |
Es besteht auch die Möglichkeit, die Strahlkabine mit automatischem Drehkorb oder mit automatischem Drehteller auszustatten. Ebenfalls sind herausfahrbare Drehteller lieferbar, diese können entweder bis zur hälfte herausgefahren werden oder mittels eines zusätzlichen Bestückungswagens komplett herausgefahren werden. Hierzu beraten wir Sie gerne, sprechen Sie uns an.
| Automatischer Drehteller: Mit dieser Funktion können Werkstücke automatisch gestrahlt werden. Am Schaltschrank kann die gewünschte Strahldauer sowie die gewünschte Drehzahl des Drehtellers eingestellt werden. Nach Ablauf der eingestellten Zeit stoppt der Strahlvorgang automatisch. Artikel-Nr. 9841.270 |
auf Anfrage |
| Automatischer Drehkorb: Mit dieser Funktion können schüttfähige Teile automatisch gestrahlt werden. Am Schaltschrank kann die gewünschte Strahldauer sowie die gewünschte Drehzahl des Drehkorbes eingestellt werden. Nach Ablauf der eingestellten Zeit stoppt der Strahlvorgang automatisch. Artikel-Nr. 9841.280 |
auf Anfrage |
| Drehteller bis zur hälfte herausfahrbar: Der Drehteller ist ca. bis zur Hälfte herausfahrbar. Dies ermöglicht die leichtere Beladung mittels Kran oder Stapler. |
|
| Drehteller herausfahrbar mit Fahrwagen: Der Drehteller kann komplett aus der Kabine auf einen Fahrwagen gefahren werden. Der Fahrwagen kann mittels Lenkrollen an eine beliebige Stelle gefahren werden. Dies ermöglicht eine problemlose Bestückung des Drehtisches mittel Kran oder Stapler. |
|
Unser Lieferprogramm umfasst ebenfalls vollautomatische Sonder-Strahlkabinen, welche genau auf die Bedürfnisse unserer Kunden eingehen. Gerne Beraten wir Sie, sprechen Sie uns an.
Zum optimalen, wirtschaftlichen Betrieb der Strahlkabine "Büffel 140" wird eine Absauganlage benötigt, welche für einen Unterdruck im Strahlraum sorgt.
Die Filteranlage reingit das eingesetzte Strahlmittel und sorgt gleichzeitig für gute Sicht im Strahlraum sowie für ein staubfreies Arbeitsumfeld.
Je nach Einsatzzweck und Einsatzdauer stehen unterschiedliche Absauganlagen zur Verfügung:
|
Taschenfilterabsauganlage "TFA I" |
 |
|

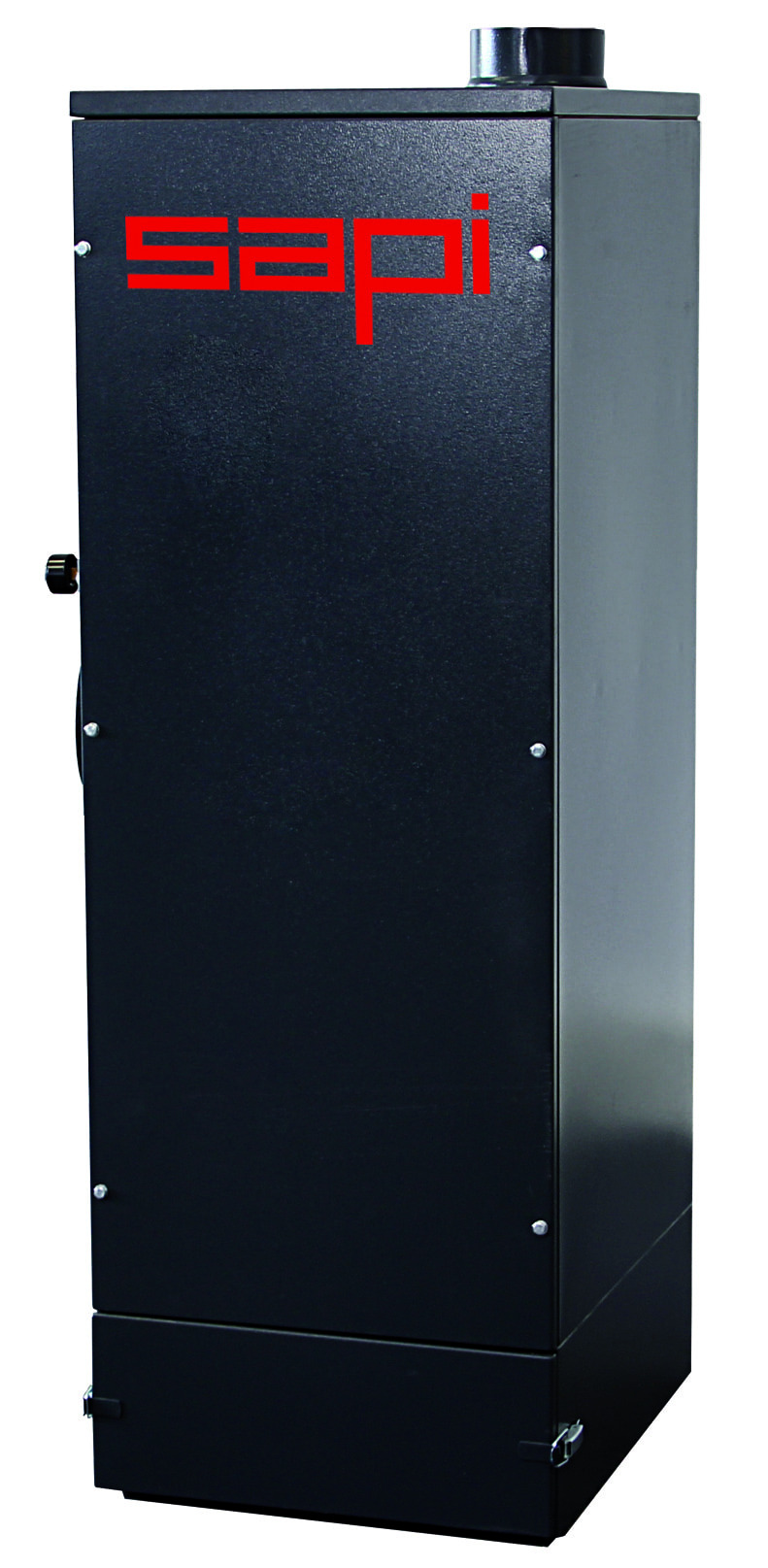

Patronenfilter "PC 1" |
 |
Gerne Beraten wir Sie bei der Auswahl der passenden Absauganlage, sprechen Sie uns an!
| SKU | 9413.140 |
|---|---|
| Lieferzeit | cca 2 - 3 týdny |
| Shipping | bez poštovného |
| MwSt | plus 19% DPH |
| Integrovaný patronový filtr | Ne |
| Typ dveří | Přední klapka |
| Nosnost rošta | 300 kg |
| Tlakové nebo injektorové pískování | Injektor |
