Elch 130 | Cabina de granallado con inyector

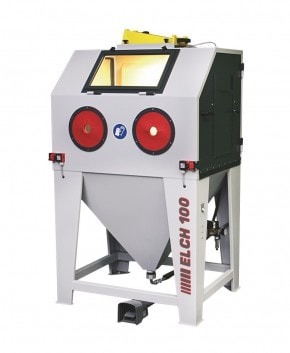

Recomendamos la cabina de granallado Elch 100 para el granallado de piezas de tamaño medio. La carga se realiza a través de dos puertas laterales, una a la derecha y otra a la izquierda, equipadas con aperturas deslizantes. Dimensiones de la cabina de granallado (ancho x fondo x alto): 1.300 x 850 x 750 mm.
Descripción
Cabina de chorreado de alto rendimiento SAPI modelo "Elch 130"
La cabina de chorreado por succión de tipo "Elch 130" es una cabina de chorreado de inyector compacta. La cabina de chorreado de arena requiere poco espacio y se puede mover fácilmente con una carretilla elevadora o un montacargas.
Nuestra cabeza de chorreado de alto rendimiento (cabeza de chorreado fresco) genera un alto vacío y, por lo tanto, proporciona un alto rendimiento de chorreado, lo que permite un trabajo rápido y económico con la cabina de chorreado por succión. La boquilla de chorreado está fabricada con borcarburo y ofrece una vida útil extremadamente larga, incluso cuando se utiliza con abrasivos de corindón.
Nuestras cabinas de chorreado de la serie "Elch" vienen de serie con aberturas laterales para inserción y deslizamiento, lo que permite el procesamiento de piezas largas y material en barra.
Para iluminar la zona de chorreado, se ha instalado un moderno y eficiente LED en el techo de la cabina, protegido contra el polvo. Esto garantiza una iluminación óptima de la zona de chorreado de la cabina de chorreado y permite un trabajo rápido, sin fatiga y económico.
Nuestras cabinas de chorreado de arena están fabricadas con chapa de acero resistente, lo que permite una alta capacidad de carga de la rejilla de trabajo.
Todas las cabinas de chorreado SAPI cumplen con las normas de seguridad actuales y están equipadas con un interruptor de seguridad en la puerta que detiene inmediatamente el proceso de chorreado si la cabina se abre durante el proceso de chorreado.
Para un funcionamiento óptimo de la cabina de chorreado, se requiere un sistema de extracción adicional. Se ofrecen 3 opciones diferentes según el propósito y la duración de uso.
El sistema de extracción garantiza una visibilidad óptima en la zona de chorreado, un entorno de trabajo sin polvo y se encarga de la limpieza del abrasivo utilizado.
Al utilizar el sistema de filtración adecuado, se logra una limpieza óptima del abrasivo para garantizar la vida útil máxima del mismo.
Se pueden utilizar abrasivos como el corindón, las microesferas de vidrio, el granulado de plástico, los granulados vegetales, etc.
Datos técnicos:
| Dimensiones Generales | |
| Altura total: | 1.650 mm |
| Ancho total: | 1.400 mm |
| Profundidad total: | 1.000 mm |
| Dimensiones de la Zona de Chorreado | |
| Ancho: | 1.300 mm |
| Profundidad: | 850 mm |
| Altura: | 750 mm |
| Características Técnicas | |
| Consumo de aire: | 600 - 1.000 l/min. |
Boquilla de chorreado: | Ø 8 mm Borcarburo (opcionalmente, otros diámetros) |
| Boquilla de aire: | Ø 3,5 mm |
| Presión de aire: | 2 a 12 bar |
| Capacidad de carga de la rejilla: | aprox. 150 kg |
| Conexión eléctrica: | 230 Voltios / 50 Hz |
| Consumo de energía: | aprox. 40 vatios |
| Pintura: | Cuerpo base RAL 7035 gris claro Componentes adjuntos RAL 7016 gris antracita |
| Peso: | aprox. 240 kg |
| ¡Sujeto a cambios técnicos! | |
Contenido del envío:
- Cabina de chorreado "Elch 130"
- Aberturas laterales para inserción y deslizamiento de 300 x 300 mm
- Cabezal de chorreado fresco con boquilla de borcarburo
- Regulador de presión para ajustar la presión de chorreado con separador de agua integrado
- Iluminación LED, montada en el techo de la cabina y protegida contra el polvo
- Interruptor de seguridad en la puerta
- Pedal de encendido/apagado
- Rosetas de goma
- 1 par de guantes de goma (guantes de chorreado)
Ventajas de la cabina de chorreado de alto rendimiento SAPI:
- Cabina de chorreado versátil para llevar a cabo de manera económica y altamente eficiente todo tipo de trabajos de chorreado de arena
- Adecuada para todo tipo de abrasivos comunes
- Puertas laterales grandes y herméticas al polvo en ambos lados para facilitar la carga de la cabina de chorreado
- Aberturas laterales para inserción y deslizamiento para el procesamiento de material en barra y piezas largas
- Construcción compacta y fácilmente transportable
- Iluminación LED extremadamente brillante y libre de deslumbramiento del interior de la cabina de chorreado
- Relación precio-rendimiento extremadamente económica
- Portátil con carretilla elevadora, diseño apto para ser subido
Áreas de aplicación:
- Desoxidación
- Eliminación de pintura
- Eliminación de escoria
- Desbarbado
- Endurecimiento
- Pulido
- Chorreado con microesferas de vidrio
- Trabajo en aluminio y acero inoxidable
- Rugosidad de superficies
- Alisado de superficies
Abrasivos adecuados:
- Corindón normal
- Corindón especial
- Perlas cerámicas
- Perlas de vidrio
- Fragmentos de vidrio
- Carburo de silicio
- Arena de granate
- Abrasivos de plástico
- Abrasivos minerales reutilizables
Las cabinas de chorreado de inyector no son adecuadas para el uso de abrasivos metálicos. Se requiere una cabina de chorreado a presión para esto.
Accesorios recomendados
Aquí encontrará accesorios recomendados para la cabina de chorreado de alto rendimiento "Elch 130". Este accesorio facilitará su trabajo con la cabina de chorreado y aumentará la eficiencia.
El siguiente accesorio está disponible:
Revestimiento de goma para Elch 130: |  |
Pistola de soplado de aire comprimido: |  |
Accesorios especiales
Aquí encontrarás accesorios especiales para la cabina de chorreado de alto rendimiento "Elch 130". Estos accesorios pueden aumentar la productividad y facilitar el trabajo.
Los siguientes accesorios especiales están disponibles:
| Brazo giratorio con soporte para cabezal de chorreado: La boquilla de chorreado se puede fijar en el soporte del cabezal de chorreado. Esto permite que el trabajador tenga ambas manos libres para sujetar y girar las piezas. El brazo giratorio se puede ajustar y fijar en ángulo e inclinación. Número de artículo 3944.021 |  |
| Plato giratorio ø 500 mm, operado manualmente: Facilita el procesamiento de piezas pesadas y voluminosas. El plato giratorio es móvil y se puede quitar de la cabina cuando no se necesita. Capacidad de carga máxima de 40 kg. Número de artículo 9841.250 |  |
| Plato giratorio ø 600 mm, operado manualmente: Facilita el procesamiento de piezas pesadas y voluminosas. El plato giratorio es móvil y se puede quitar de la cabina cuando no se necesita. Capacidad de carga máxima de 200 kg. Número de artículo 9841.260 |  |
| Guantes de goma fijos: Los guantes de goma se conectan directamente a la cabina mediante un anillo de brida. Número de artículo 3941.135 |  |
También existe la posibilidad de equipar la cabina de chorreado con un carrito giratorio automático o con un plato giratorio automático. También están disponibles platos giratorios retráctiles que se pueden extender hasta la mitad o completamente mediante un carro adicional. Estaremos encantados de asesorarte al respecto, contáctanos.
| Plato giratorio automático: Con esta función, las piezas se pueden chorrear automáticamente. En el panel de control, se puede ajustar el tiempo de chorreado deseado y la velocidad de giro del plato giratorio. Después de que se agote el tiempo establecido, el proceso de chorreado se detendrá automáticamente. Número de artículo 9841.270 |
a pedido |
| Cesto giratorio automático: Con esta función, las piezas que se pueden verter se pueden chorrear automáticamente. En el panel de control, se puede ajustar el tiempo de chorreado deseado y la velocidad de giro del cesto giratorio. Después de que se agote el tiempo establecido, el proceso de chorreado se detendrá automáticamente. Número de artículo 9841.280 |
a pedido |
Nuestra gama de productos también incluye cabinas de chorreado especiales totalmente automáticas que se adaptan exactamente a las necesidades de nuestros clientes. Estaremos encantados de asesorarte, contáctanos.
Sistemas de extracción
Para el funcionamiento óptimo y económico de la cabina de chorreado "Elch 130", se requiere un sistema de extracción que genere un vacío en la sala de chorreado.
El sistema de filtración limpia el abrasivo utilizado y al mismo tiempo proporciona una buena visibilidad en la sala de chorreado, así como un entorno de trabajo libre de polvo.
Dependiendo del propósito y la duración de uso, se encuentran disponibles diferentes sistemas de extracción:
Sistema de extracción "Turbo III" |  |
Sistema de extracción de filtro de bolsas "TFA I" |  |
Filtro de cartucho "PC 1" |  |
Estaremos encantados de asesorarle en la selección del sistema de extracción adecuado, ¡no dude en ponerse en contacto con nosotros!
Más información
| SKU | 9412.130 |
|---|---|
| Plazo de entrega | aprox. 2 - 3 semanas |
| Envío | Gastos de envío no incluidos |
| IVA | más 19% de IVA |
| Filtro de cartucho integrado | No |
| Apertura de puertas | Puertas laterales dobles |
| Tipo de cabina | Inyector |

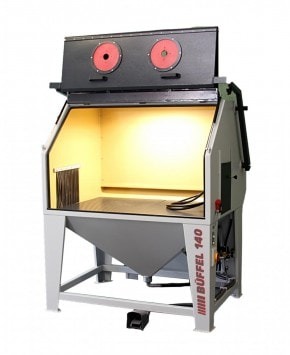

Büffel 140 | cabina de chorro inyector | con sistema de filtro de cartucho integrado9.853,20 € 8.280,00 €

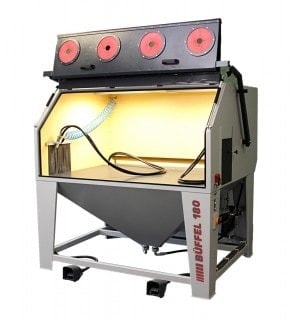

Büffel 180 | cabina de chorro inyector | con sistema de filtro de cartucho integrado14.101,50 € 11.850,00 €

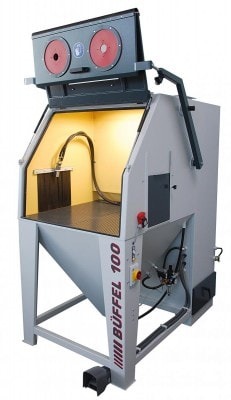

Büffel 100 | cabina de chorro inyector | con sistema de filtro de cartucho integrado8.199,10 € 6.890,00 €

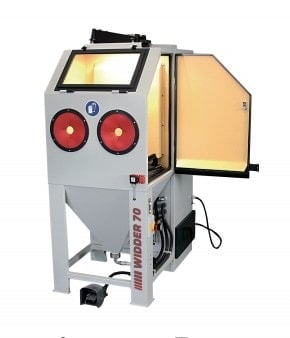

Widder 70 | cabina de chorro inyector | sistema de filtro de cartucho integrado6.591,41 € 5.539,00 €
