Elch 100 | Cabine de jato por injeção

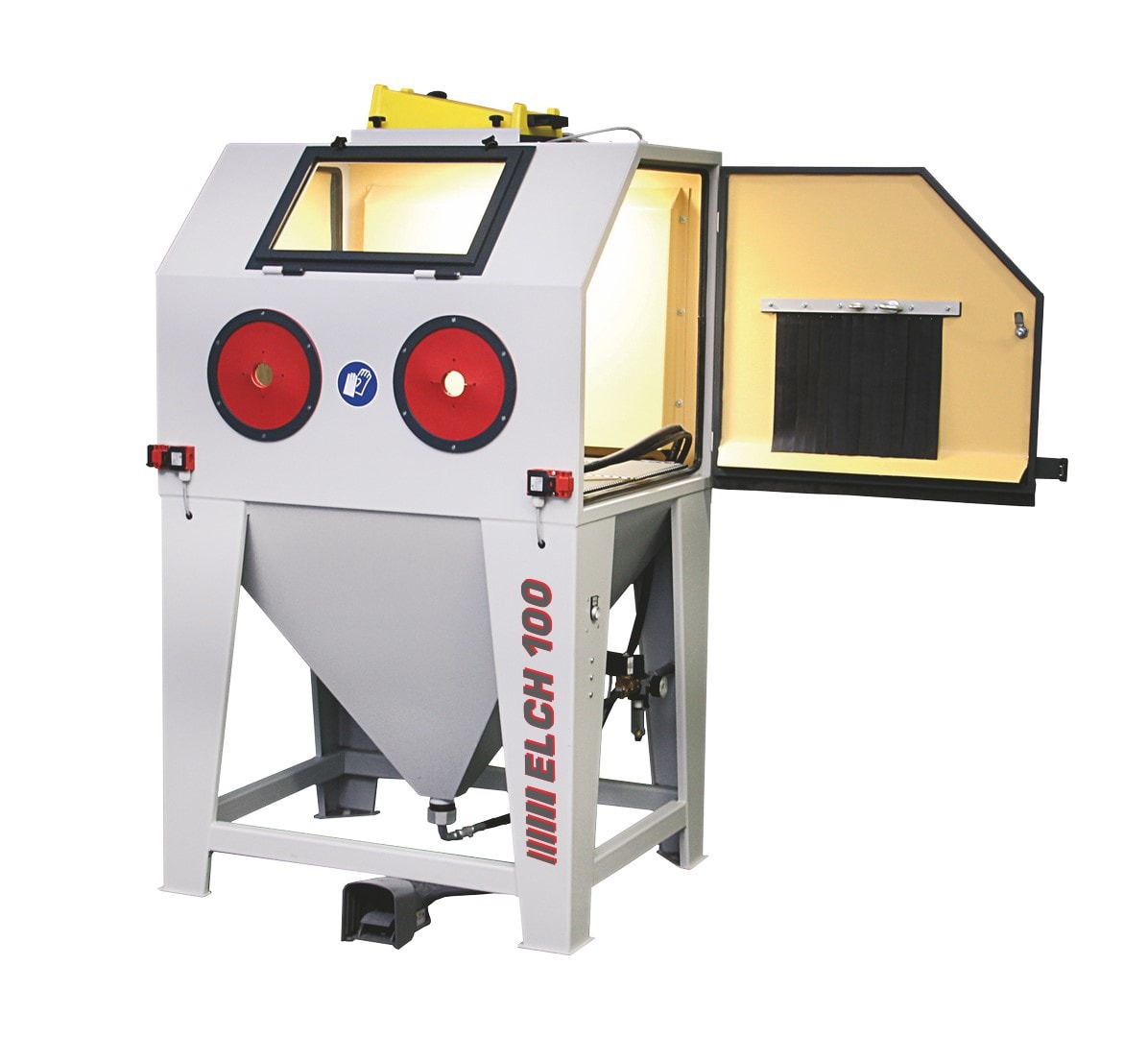

Cabine de jato por injeção de alto desempenho SAPI tipo "Elch 100"
A cabine de jato por aspiração do tipo "Elch 100" é uma cabine de jato por injeção compacta. A cabine de jato necessita de pouco espaço e pode ser facilmente deslocada com um porta-paletes ou empilhador.
A nossa cabeça de jato por injeção de alto desempenho (cabeça de jato fresco) atinge uma elevada depressão, obtendo assim um elevado desempenho de jato, o que permite um trabalho rápido e económico com a cabine de jato por depressão. O bico de jato é fabricado em carboneto de boro e atinge vidas úteis extremamente elevadas, mesmo com a utilização de abrasivo de corindo.
As nossas cabines de jato da série "Elch" estão equipadas de série com aberturas laterais de inserção e passagem, o que permite o processamento de peças longas e material em barra.
Para a iluminação da zona de jato, está instalada no teto da cabine uma luminária LED moderna, económica e protegida contra poeira. Isto garante uma iluminação ideal da zona de jato da cabine e permite um trabalho rápido, sem fadiga e económico.
As nossas cabines de jato são fabricadas em chapa de aço robusta, o que permite uma elevada capacidade de carga do estrado de trabalho.
Todas as cabines de jato SAPI cumprem todas as normas de segurança atuais e estão equipadas com um interruptor de segurança de porta que interrompe imediatamente o processo de jato caso a cabine seja aberta durante o jato.
Para um funcionamento ideal da cabine de jato, é necessário um sistema de aspiração adicional. Consoante a finalidade e a duração de utilização, estão disponíveis 3 versões diferentes à escolha.
O sistema de aspiração assegura uma visibilidade ideal na zona de jato, um ambiente de trabalho sem poeira e é responsável pela limpeza do abrasivo utilizado.
Através da utilização do sistema de filtragem adequado, obtém-se uma limpeza ideal do abrasivo para garantir a vida útil máxima do abrasivo utilizado.
Como abrasivo, podem ser utilizados corindo, esferas de vidro, granulado plástico, granulados vegetais, etc.
Dados técnicos:
| Dimensões totais | |
| Altura total: | 1.650 mm |
| Largura total: | 1.100 mm |
| Profundidade total: | 900 mm |
| Dimensões da zona de jato | |
| Largura: | 1.000 mm |
| Profundidade: | 700 mm |
| Altura: | 750 mm |
| Características técnicas | |
| Consumo de ar: | 600 - 1.000 l/min. |
Bico de jato: |
Ø 8 mm bico de jato em carboneto de boro (outros diâmetros disponíveis opcionalmente) |
| Bico de ar: | Ø 3,5 mm |
| Pressão de ar: | 2 a 12 bar |
| Capacidade de carga da grelha: | aprox. 150 kg |
| Ligação elétrica: | 230 volts / 50 Hz |
| Potência absorvida: | aprox. 40 watts |
| Pintura: | Corpo principal RAL 7035 cinza-claro Peças acopladas RAL 7016 cinza-antracite |
| Peso: | aprox. 200 kg |
| Sujeito a alterações técnicas! | |
Conteúdo da entrega:
- Cabine de jato "Elch 100"
- Aberturas laterais de inserção e passagem 300 x 300 mm
- Cabeça de jato fresco com bico em carboneto de boro
- Regulador de pressão para ajustar a pressão de jato com separador de água integrado
- Iluminação LED, protegida contra poeira, instalada no teto da cabine
- Interruptor de segurança de porta
- Pedal liga/desliga
- Manguitos de borracha
- 1 par de luvas de borracha (luvas de jateador)
Vantagens da cabine de jato por injeção de alto desempenho SAPI:
- Cabine de jato de utilização universal para a realização económica e altamente eficiente de todos os trabalhos de jato de areia
- Adequado para todos os tipos de abrasivos comuns
- portas laterais amplas e estanques à poeira em ambos os lados para um fácil carregamento da cabine de jato
- Aberturas laterais de inserção e passagem para o processamento de material em barra e peças longas
- Construção compacta e deslocável
- Iluminação extremamente brilhante e sem encandeamento do interior da cabine de jato com luminária LED
- Relação preço-desempenho extremamente económica
- Deslocável com porta-paletes, construção que permite a passagem por baixo
Áreas de aplicação:
- Remoção de ferrugem
- Remoção de tinta
- Descarbonização
- Rebarbagem
- Têmpera
- Lapidação
- Jato de esferas de vidro
- Processamento de alumínio e aço inoxidável
- Aumento de rugosidade de superfícies
- Alisamento de superfícies
Abrasivos adequados:
- Corindo normal
- Corindo branco
- Esferas cerâmicas
- Esferas de vidro
- Vidro partido
- Carboneto de silício
- Areia de granada
- Abrasivo plástico
- Abrasivos minerais reutilizáveis
As cabines de jato por injeção não são adequadas para a utilização de abrasivos metálicos. Para isso é necessária uma cabine de jato por pressão.
Hier finden Sie empfehlendswertes Zubehör zur Hochleistungs-Injektor-Strahlkabine "Elch 100". Dieses Zubehör erleichtert Ihnen das Arbeiten mit der Strahlkabine und erhöht die Wirtschaftlichkeit.
Folgendes Zubehör steht zur Verfügung:
|
Gummiauskleidung für Elch 100: |
 |
|
Luftausblasepistole: |
 |
Hier finden Sie Sonderzubehör zur Hochleistungs-Injektor-Strahlkabine "Elch 100". Hiermit kann die Produktivität gesteigert und das Arbeiten erleichtert werden.
Folgendes Sonderzubehör ist erhältlich:
| Schwenkarm mit Strahlkopfhalterung: Die Strahldüse kann in der Strahlkopfhalterung fixiert werden. Somit hat der Arbeiter beide Hände frei um die Werkstücke zu halten und zu drehen. Der Schwenkarm kann in Winkel und Neigung eingestellt und fixiert werden. Artikel-Nr. 3944.021 |
 |
| Drehteller ø 500 mm, manuell bedient: Ermöglicht das leichtere Bearbeiten von schweren, unhandlichen Teilen. Der Drehteller ist mobil und kann, wenn er nicht benötigt wird, aus dem Strahlraum genommen werden. Max. Tragkraft 40 kg. Artikel-Nr. 9841.250 |
 |
| Drehteller ø 600 mm, manuell bedient: Ermöglicht das leichtere Bearbeiten von schweren, unhandlichen Teilen. Der Drehteller ist mobil und kann, wenn er nicht benötigt wird, aus dem Strahlraum genommen werden. Max. Tragkraft 200 kg. Artikel-Nr. 9841.260 |
 |
| Gummihandschuhe fest eingebaut: Die Gummihandschuhe werden mittels eines Flanschringes direkt mit der Kabine verbunden. Artikel-Nr. 3941.135 |
 |
Es besteht auch die Möglichkeit, die Strahlkabine mit automatischem Drehkorb oder mit automatischem Drehteller auszustatten. Ebenfalls sind herausfahrbare Drehteller lieferbar, diese können entweder bis zur hälfte herausgefahren werden oder mittels eines zusätzlichen Bestückungswagens komplett herausgefahren werden. Hierzu beraten wir Sie gerne, sprechen Sie uns an.
| Automatischer Drehteller: Mit dieser Funktion können Werkstücke automatisch gestrahlt werden. Am Schaltschrank kann die gewünschte Strahldauer sowie die gewünschte Drehzahl des Drehtellers eingestellt werden. Nach Ablauf der eingestellten Zeit stoppt der Strahlvorgang automatisch. Artikel-Nr. 9841.270 |
auf Anfrage |
| Automatischer Drehkorb: Mit dieser Funktion können schüttfähige Teile automatisch gestrahlt werden. Am Schaltschrank kann die gewünschte Strahldauer sowie die gewünschte Drehzahl des Drehkorbes eingestellt werden. Nach Ablauf der eingestellten Zeit stoppt der Strahlvorgang automatisch. Artikel-Nr. 9841.280 |
auf Anfrage |
Unser Lieferprogramm umfasst ebenfalls vollautomatische Sonder-Strahlkabinen, welche genau auf die Bedürfnisse unserer Kunden eingehen. Gerne Beraten wir Sie, sprechen Sie uns an.
Zum optimalen, wirtschaftlichen Betrieb der Strahlkabine "Elch 100" wird eine Absauganlage benötigt, welche für einen Unterdruck im Strahlraum sorgt.
Die Filteranlage reingit das eingesetzte Strahlmittel und sorgt gleichzeitig für gute Sicht im Strahlraum sowie für ein staubfreies Arbeitsumfeld.
Je nach Einsatzzweck und Einsatzdauer stehen unterschiedliche Absauganlagen zur Verfügung:
|
Absauganlage "Turbo III" |
 |
|
Taschenfilterabsauganlage "TFA I" |
 |
|
Patronenfilter "PC 1" |
 |
Gerne Beraten wir Sie bei der Auswahl der passenden Absauganlage, sprechen Sie uns an!
| Lieferzeit | ca. 2 - 3 Wochen |
|---|---|
| Shipping | zzgl. Versandkosten |
| MwSt | zzgl. 19 % USt |
| integrierter Patronenfilter | Não |
| Bestückung Tür/Frontklappe | Seitentür rechts+links |
| Tragfähigkeit Arbeitsrost | 150 kg |
| Strahlverfahren Druck o. Injektor | Injector |
