Jumbo-Strahlkabine

Auf Lager
SKU
Jumbo-Strahlkabine
Preis auf Anfrage
zzgl. 19 % USt

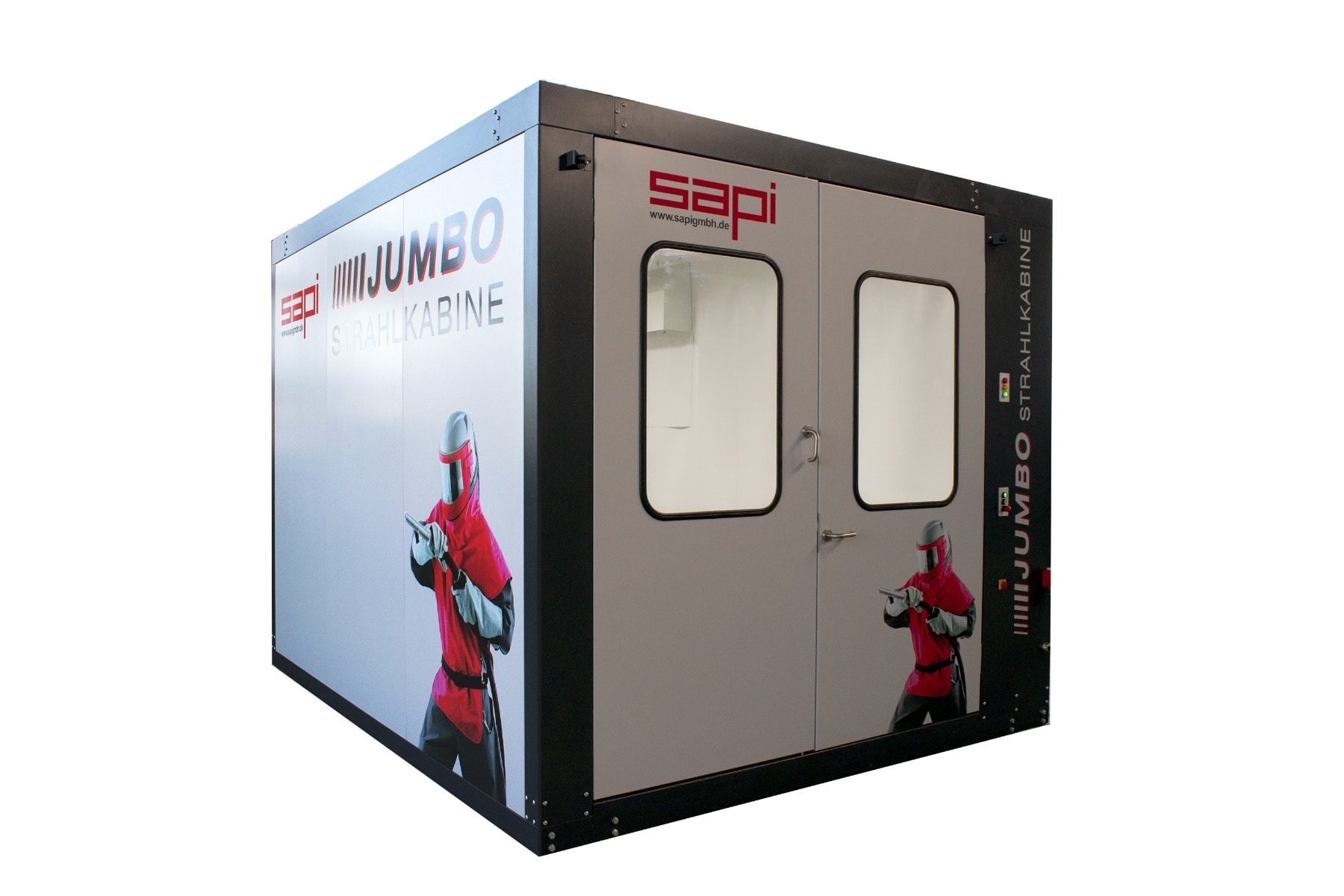

Die SAPI Jumbo-Druck-Strahlkabine hat einen begehbaren Strahlraum mit den Abmessungen 3,52 x 2,34 x 2,50 m ( L x B x H). Hier ist das Bearbeiten von großen Bauteilen problemlos möglich. Die Druckstrahlkabine ist komplett betriebsbereit montiert mit Druckstrahlsystem, Strahlmittelrückförderung, Strahlmittelaufbereitung, Gummiauskleidung, Patronenfilteranlage und LED-Beleuchtung.

Die SAPI JUMBO-Strahlkabine ist eine begehbare Druck-Sandstrahlkabine mit der Technik eines voll ausgestatteten Strahlcontainers.

Unser Technikerteam hat hier ein schlankes und kompaktes System entwickelt, bei dem alle Vorteile einer großen Sandstrahlhalle auf kleinstem Raum integriert werden konnten. Dadurch wird nur ein geringer Platzbedarf benötigt.

Die Anlieferung erfolgt komplett betriebsbereit montiert (Plug-and-Play-Lösung), es muss lediglich die Stromversorung und die Druckluft angeschlossen werden. Nach dem Befüllen mit dem gewünschten Strahlmittel kann es sofort losgehen.

Die JUMBO-Sandstrahlkabine ist mit einer kompletten Strahlmittelrückförderung, Strahlmittelreinigung und einer Patronenfilteranlage ausgestattet. Durch das SAPI-Flachfördersystem (Schrapperboden) wird das eingesetzte Strahlmittel vollautomatisch zum integrierten Becherwerk gefördert. Das Becherwerk fördert das verwendete Sandstrahlmittel nach oben und wirft es in den integrierten Strahlmittelreiniger. Im Strahlmittelreiniger werden Grobteile und der Feinstaub aus dem Strahlmittel abgeschieden. Das gereinigte Strahlmittel wird dann im Vorratsbehälter, welcher sich direkt über dem Druckstrahlkessel befindet, zwischengelagert. Beim Unterbrechen des Strahlvorgangs wird der Strahlkessel automatisch wieder mit Strahlmittel befüllt. Die Patronfiler-Absauganlage sorgt für optimale Sicht im Strahlraum und schützt die Umgebung vor Staubbelastungen. Die Abluft wird über einen Nachfilter wieder direkt in die Werkhalle abgegeben, eine Abluftverrohrung nach außen ist nicht nötig.

Dank des SAPI-Druckstrahlsystems können alle gängingen Strahlmittelsorten eingesetzt werden, auch metallische Strahlmittel sind kein Problem. Durch die stufenlose Druckregelung von 0,1 - 12 bar können auch empfindliche Bauteile gestrahlt werden, ohne Verzug oder Beschädigungen. Es sollten nur Mehrweg-Strahlmittel wie z.B. Glasperlen, Keramikperlen, Normalkorund, Edelkorund, Hartguss, Stahlguss, Kunststoffstrahlmittel usw. eingesetzt werden, keine Einweg-Strahlmittel wie z.B. Schlacke usw.

Die Kabinenwände sind durch eine helle Gummiauskleidung vor Verschleiß geschützt. Zudem verhindert die Auskleidung des Strahlraumes mit Gummi, dass das Strahlmittel nutzlos an der Kabinenwand zerschlägt. Gleichzeitig wirkt die Gummiverkleidung schallhemmend und sorgt für eine gute Sicht im Strahlraum.

Für beste Sichtverhältnisse sind im Strahlraum 2 stromsparende SAPI-LED-Strahlhausleuchten mit jeweils 200 W Leistung an der Decke der Strahlbox angebracht. Diese sorgen für eine optimale Ausleuchtung der Strahlkabine und ermöglicht ein schnelles und saubers Arbeiten. Die LED-Leuchten sind mit einer Verschleißfolie versehen, welche schnell getauscht werden kann.

Durch die größzügie 2-flügelige Tür können auch große Bauteile problemlos in den Strahlraum gebracht werden. Die Türen sind mit Glasscheiben versehen, somit ist jederzeit ein Blick in den Strahlraum möglich, ohne die Türen zu öffnen.

Bei der Enwicklung unserer JUMBO-Strahlkabine wurde höchster Wert auf den wirtschaftlichen Betrieb der Sandstrahlkabine gelegt. So hat diese einen geringen Energiebedarf von nur 2,4 kW und ist sehr wartungsfreundlich, alle Bauteile sind schnell zu erreichen und können schnell und problemlos gewartet werden.

Technische Daten:

Außenabmessungen:
Gesamthöhe: 2.728 mm
Gesamtbreite: 3.087 mm
Gesamttiefe: 3.692 mm

Strahlraumabmessungen:
Breite ca.: 2.340 mm
Tiefe ca.: 3.520 mm
Höhe ca.: 2.505 mm

Türabmessungen:
Breite: 2.090 mm
Höhe: 2.340 mm

Luftverbrauch:
je nach Düsendurchmesser von ca. 2.000 l/min. bis 4.000 l/min.

Luftdruck:
stufenlos einstellbar von 0,1 - 12 bar

Strahldüse:
(wahlweise auch andere Durchmesser) Borcarbid-Strahldüse ø 8 mm

Sandstrahlschlauch:
hochabriebfest, Abrieb < 35 mm³ Durchmesser 16x7 mm, Länge 5 m

Belastbarkeit der Gitterroste:
max. Belastung m² max. 500 kg

Gesamtgewicht:
ohne Strahlmittelfüllung ca. 3.800 kg

Elektroanschluss:
CEE-Gerätestecker 16A 400 Volt / 50 Hz / 16A
Stromaufnahme ca. 2,4 kW

Lackierung:
Rahmen RAL 7016 anthrazitgrau
Steitenteile / Türen RAL 7035 lichtgrau



Im Lieferumfang enthalten sind:

  • komplett montierte Strahlkabine
  • Flachfördersystem (Schrapperboden)
  • Becherwerk
  • Strahlmittelreiniger
  • Druckstrahlsystem
  • Patronenfilteranlage integriert inkl. Nachfilter
  • Gummiauskleidung des Strahlraums
  • 5 m Strahlschlauchpaket
  • Borcarbid-Strahldüse
  • Luftausblasepistole mit 5 m Druckluftschlauch
  • elektrischer Schaltschrank integriert
Weitere Informationen
SKU Jumbo-Strahlkabine
Versand zzgl. Versandkosten
MwSt zzgl. 19 % USt
Integrierter Patronenfilter Ja
Maximale Tragfähigkeit Arbeitsrost 500 kg
Kabinentyp Druck
